Case Study
Von der Handskizze zum strukturierten CATIA-Ablauf
Ein Blechhalter aus der Fahrzeugentwicklung: was ein KI-Assistent mit CadPilot aus einer Freihandskizze gemacht hat – und was nicht.
Der Ablauf
- Handskizze
- KI-Interpretation
- Annahmen
- Konstruktionsregeln
- CATIA-Ausführung
- Verifikation
Die Aufgabe: ein Halter aus 1,4 mm Stahlblech mit Kragenlöchern, Crash-Sicken, um 15° geneigten Anbindungen und Punktschweißflanschen – als Handskizze mit wenigen Maßen, gestellt von einem erfahrenen Konstrukteur aus der Fahrzeugentwicklung.
Stufe für Stufe
Interpretation
Die Skizze als Schrägansicht erkannt; aus dem Achsenkreuz des Aufgabenstellers Lage und Höhen abgeleitet.
Annahmen statt Rückfragen
Aus 15 Rückfragen wurde ein Vorschlag mit elf begründeten Annahmen – vom Aufgabensteller bestätigt.
Regeln
Wissensbasis mit 132 Regeln; Praxisregeln des Aufgabenstellers (Radienauslauf, Sickenlängung, KTL-Ablauf) als prüfbare Regeln übernommen.
Planung und Prüfung
Schweißpunkte, Lastfälle und Blechregeln nachgerechnet; der Aufnahmeplaner fand ein falsch ausgerichtetes Langloch im eigenen Vorschlag.
CATIA-Ausführung
Vorbereitet, noch nicht ausgeführt: Der Halter ist Abnahmeschritt des ersten Tests in einem echten CATIA.
Verifikation

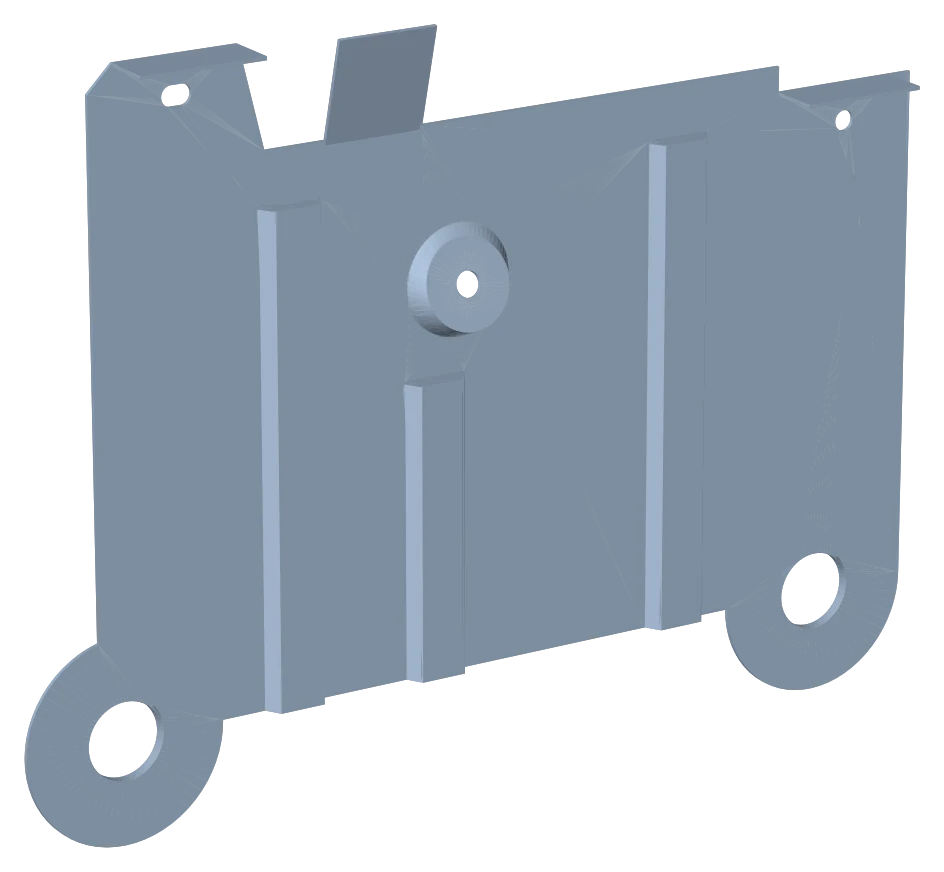

Regelprüfung ohne Befund; Konzeptmodell zur Anschauung mit einem freien CAD-Kern, nicht in CATIA.
Wer was getan hat – und was nicht
KI-Assistent
- Anforderungen aus Skizze und Text interpretiert
- fehlende Angaben erkannt und mit begründeten Annahmen gefüllt
- den Vorschlag formuliert und die Rückfragen gestellt
CadPilot
- Konstruktionswissen mit Quellen bereitgestellt
- Schweißpunkte, Lasten, Aufnahmen und Blechregeln geplant und geprüft
- die CATIA-Schritte als Abnahmetest vorbereitet
Nicht getan
- keine FEM- oder Crash-Simulation ersetzt
- keine Herstellbarkeits- oder Konstruktionsfreigabe erteilt
- das Blechteil nicht in CATIA gebaut (folgt mit der Validierung)
- keine Verantwortung übernommen – die bleibt beim Konstrukteur
Validierung in CATIA
Die Ausführung in einem echten CATIA V5 ist der nächste Meilenstein. Danach stehen hier Screenshots, Schritte, Dauer im Vergleich zur Handarbeit, Grenzen und Erkenntnisse – nicht vorher.
